Ниже представлены технические характеристики и параметры для серии Опоры АПЭ 1380.0 серия 5.908-1 .

Опоры АПЭ 1380.0 серия 5.908-1 для крепления двух труб к кирпичной стене Дн 50 - 219 мм

Серия 5.908-1 - это стандарт типовых узлов крепления трубопроводов автоматического пожаротушения, рассчитанные на одновременное действие вертикальных и горизонтальных нагрузок.

Опоры АПЭ 1380.0 СБ применяются для крепления к кирпичным стенам двух трубопроводов установок автоматического пожаротушения (АУПТ).

Стандартно опоры АПЭ серия 5.908-1 изготавливаются из марок стали сталь 3, 20, 09Г2С. Стандартное покрытие – транспортировочный грунт ГФ-021.

Опоры для крепления труб к кирпичной стене АПЭ 1380.0 СБ изготавливаются в соответствии с чертежами типовых конструкций серии 5.908-1.

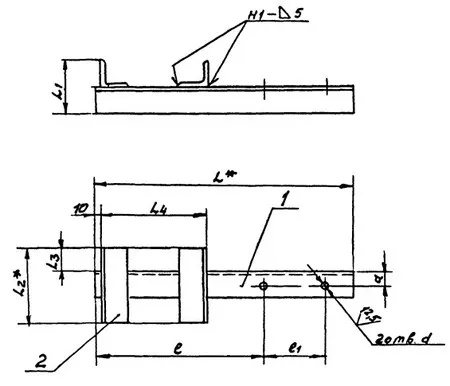

1769845102542-820911697-opora_ape_1380.0_sb_fill_250x176 1769845119384-356284165-opora_ape_1380.0_sb_razmery_fill_450x386

Обозначение	Наружный диаметр трубопровода Дн, мм	Теоритическая масса	Расстояние от оси трубопровода до стены L1, мм	Расстояние между осями трубопроводов L2, мм	Длина опоры, мм	Глубина заделки опоры L, мм
АПЭ 1380.0	50...65	3.11 кг.	90	110	500	200 ±5
АПЭ 1380.0-01	70...89	3.75 кг.	125	145	630	250 ±5
АПЭ 1380.0-02	108...140	10.20 кг.	200	200	780	250 ±5
АПЭ 1380.0-03	152...159	15.62 кг.	280	225	950	300 ±5
АПЭ 1380.0-04	219	30.10 кг.	300	285	1060	300 ±5

Опоры АПЭ 1380.0 серия 5.908-1

Опоры АПЭ 1380.0 серия 5.908-1 для крепления двух труб к кирпичной стене Дн 50 - 219 мм
