Опоры Т19.00 однокатковые серия 4.903-10 выпуск 5

Опоры Т19  серия 4.903-10 выпуск 5 однокатковые подвижные приварные Дн 194 - 1420 мм

Опоры однокатковые Т19.00 подвижные предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром от 194 до 1420мм. Изготавливаются в соответствии с ТУ-04698606-001-04 'Опоры трубопроводов'."Серия 4.903-10 выпуск 5."
Опоры Т19 однокатковые используются для обеспечения качественного крепления конструкции трубопровода технологического назначения. Часто данный тип опор применяется для тех участков, на которых прогнозируются сильные сдвиги трубы, так как именно опоры Т19 помогают компенсировать такие сдвиги. Как результат, труба оказывается защищенной от большого числа вариантов внешнего воздействия, будь то термическое расширение или горизонтальная и вертикальная нагрузка. Опора позволяет обезопасить трубопровод, сделать его целостным на всей его протяженности.
Пример условного обозначения опоры катковой Т19 длиной 170 мм для трубопровода Ду219:          Опора Т19.03 ду 219 катковая серия 4.903-10 выпуск 5

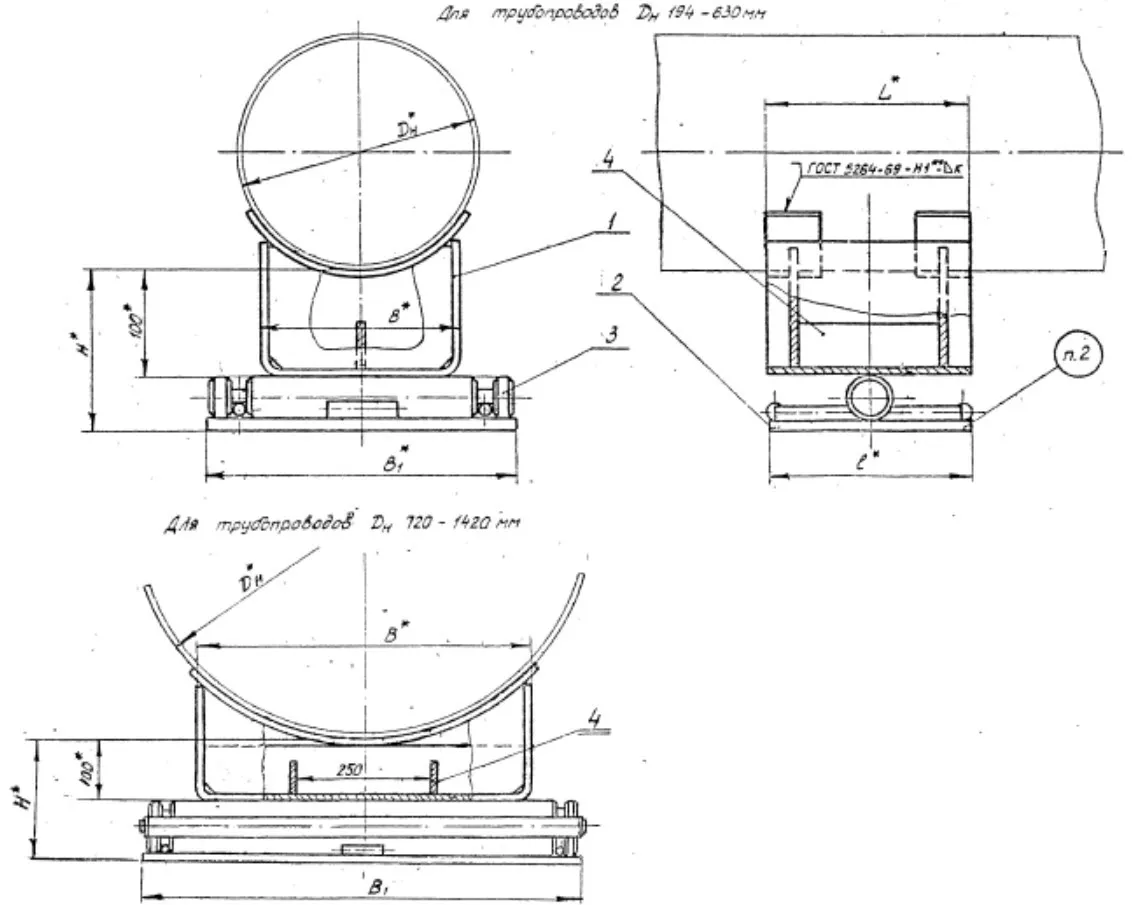

Опоры Т19 однокатковые состоят из основания, которое крепится к катку, а к самому основанию опоры также прикрепляются две подложки (подушки). Основание представляет собой гнутую скобу, укомплектованную двумя специальными подушками, установленную на специальный штампованный корпус с двумя продольными и одним поперечным ребрами жесткости, что позволяет добиться более высоких показателей надежности.Скрепление материалов между собой проводится с использованием сварки.

Опора Т19 состоит из: Опора — 1 шт. Плита опорная — 1 шт. Каток — 1 шт.
