Опоры Т17.00 серия 4.903-10 выпуск 5 скользящие диэлектрические

Опоры Т17.00 серия 4.903-10 выпуск 5 диэлектрические скользящие предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром от 194 до 1420 мм. Изготавливаются в соответствии с ТУ-04698606-001-04 'Опоры трубопроводов', серия 4.903-10 выпуск 5.
Подвижные скользящие хомутовые опоры Т17 используются для крепления технологических трубопроводов и прокладки инженерных коммуникаций. Их используют при работе с различными видами труб, а специальная конструкция такой опоры позволяет не повредить изоляцию и оболочку. Опоры Т17 хорошо показывают себя при компенсации сдвига трубы под воздействием большого числа возможных нагрузок различной направленности. Использование данного типа опоры помогает компенсировать вибрационное воздействие, сдвиги в результате термического расширения, а также осевых и вертикальных нагрузок. С использованием опор Т17 трубопровод оказывается защищенным от провисания и опасности возникновения аварийной ситуации даже в сложных условиях использования.
Опора диэлектрическая Т17 серия 4.903-10 выпуск 5
Пример условного обозначения опоры скользящей Т17 высотой 200 мм для трубопровода Ду426:  Опора диэлектрическая Т17.21-426

Опоры Т16  серия 4.903-10 выпуск 5 изготавливаются двух видов:

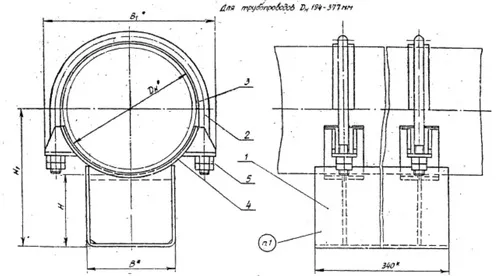

1.  Опоры Т17  серия 4.903-10 выпуск 5 хомутовые подвижные диэлектрические с двумя хомутами Дн 194 - 377 мм

Опоры Т17 имеют в своей конструкции две подушки, два полухомута, гайки, которые крепятся на прочное основание. Перечисленные детали крепятся к стальному основанию, которое выполнено методом штамповки и имеющему специальные упоры, проушины и три ребра жесткости. Также, на подушках и полухомутах, в местах контакта с трубопроводом, устанавлены диэлектрические прокладки.

 Опора Т17 Дн 194 - 377 состоит из: Корпус — 1 шт. Хомут — 2 шт. Гайка — 8 шт. Прокладка диэлектрическая — 4 шт.

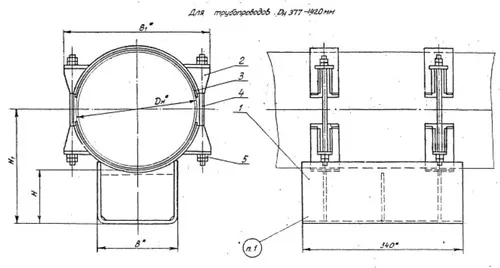

2.   Опоры Т17  серия 4.903-10 выпуск 5 бугельного типа подвижные диэлектрические с двумя бугелями Дн 377 - 1420 мм

Опоры Т17 имеют в своей конструкции две подушки, два бугеля, шпильки, которые крепятся на прочное основание. Перечисленные детали крепятся к стальному основанию, которое выполнено методом штамповки и имеющему специальные упоры, проушины и три ребра жесткости. Также, на подушках и бугелях, в местах контакта с трубопроводом, устанавлены диэлектрические прокладки.

Опора Т17 Дн 377 - 1420 состоит из: Корпус — 1 шт. Бугель -2 шт. Шпилька — 4 шт. Гайка — 16 шт. Прокладка диэлектрическая — 4 шт.
