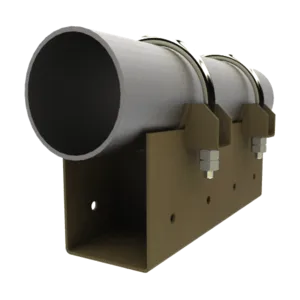

Опоры ОПХ2 ГОСТ 14911-82 ОСТ 36-94-83 подвижные хомутовые
Ниже представлены технические характеристики и параметры для серии Опоры ОПХ2 ГОСТ 14911-82 ОСТ 36-94-83 подвижные хомутовые.
Опоры ОПХ2 подвижные хомутовые ГОСТ 14911-82 ОСТ 36-94-83 для технологических стальных трубопроводов Дн 57 - 630 мм
Опоры ОПХ2 ГОСТ 14911-82 ОСТ 36-94-83 подвижные хомутовые предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром dн от 57 до 630 мм. Изготавливаются в соответствии с ТУ-04698606-001-04 'Опоры трубопроводов', ГОСТ 14911-82 ОСТ 36-94-83. Опоры ОПХ2 предназначены для компенсации сдвига при тепловых деформациях и вертикальной нагрузки трубопровода.
Опоры подвижные ОПХ2 выпускаются высотой 100 и 150 мм. Круглые отверстия в корпусе опор ОПХ2 следует выполнять по требованию Заказчика. Опоры выпускаются с вырезом для 'спутника', либо без него. Опоры ОПХ2 производятся из сталей марок 3, 20 и 09г2с. Гайка поставляется по ГОСТ 5915—70.
Опоры ОПХ2 могут носить следующие обозначения: Опоры ОПХ2 хомутовые ГОСТ 14911-82 Опоры хомутовые ОПХ2 ОСТ 36-94-83
Применяются подвижные опоры ГОСТ 14911-82 в системах магистральных трубопроводных систем. Такие детали позволяют эффективно распределять температурные деформации и другие нагрузки, возникающие в ходе транспортировки сред. За счет установки подвижных опор можно полностью исключить смещение труб в поперечном сечении. Отличительной особенностью является возможность восприятия вертикальных нагрузок, которые обязательно возникают при эксплуатации трубопроводов различных типов.
ГОСТ 14911-82 (ОСТ 36-94-83) распространяется на стальные подвижные опоры стальных технологических трубопроводов различного назначения, транспортирующих рабочую среду температурой от 0 до 450 °С и давлением Ру до 10 МПа. Установка производится на все виды технологических трубопроводов кроме: магистральных, теплосетевых, трубопроводов электрических станций, трубопроводов с хладагентом, прокладываемых на пучинистых грунтах, вечной мерзлоты и не сейсмоустойчивых районах.
Пример условного обозначения опоры подвижной хомутовой ОПХ2 высотой 100 мм для трубопровода Ду57: Опора ОПХ2-100.57 ГОСТ 14911-82 хомутовая

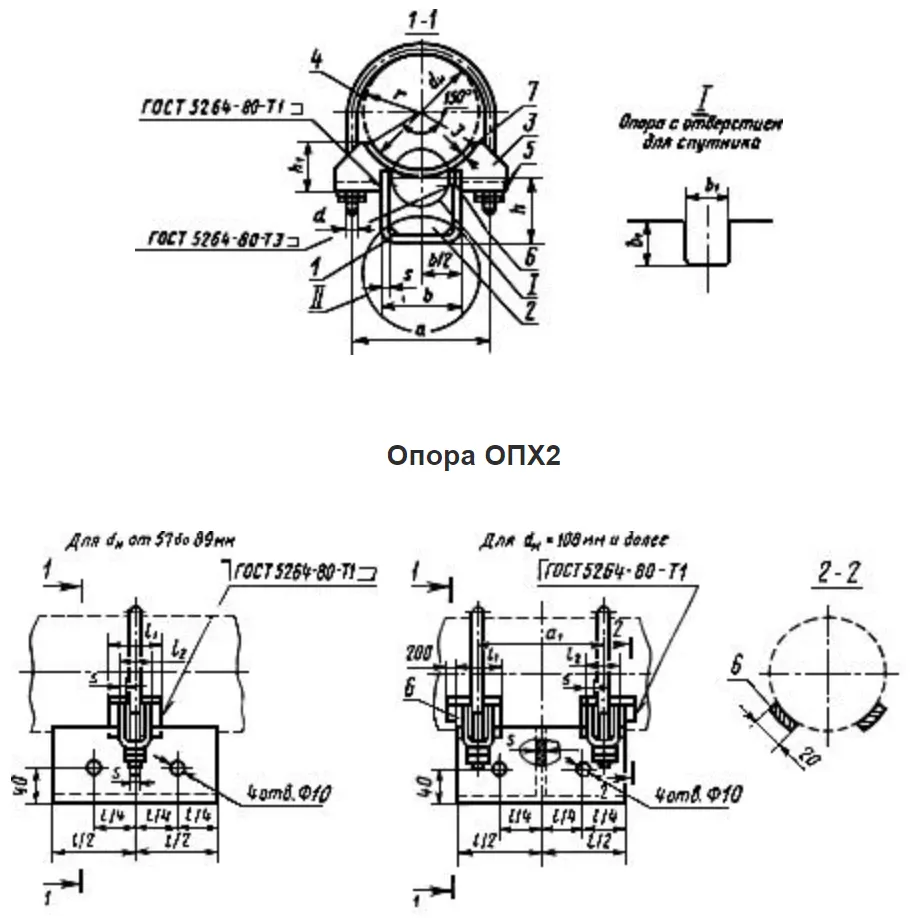

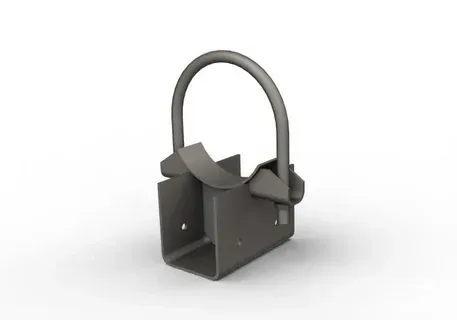

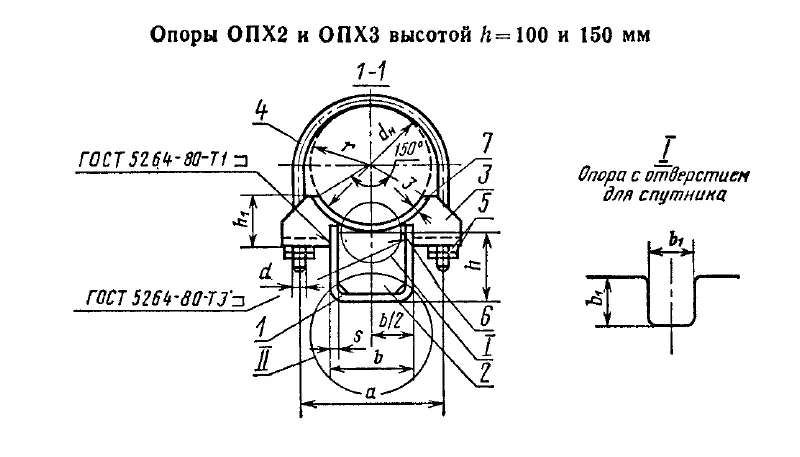

Опора ОПХ2 Ду 57-89 имет один хомута и состоит из:
Корпус — 1 шт; Ребро — 1 шт. Проушина — 2 шт. Хомут — 1 шт. Подушка — 2 шт. Гайка — 4 шт.
Опора ОПХ2 Ду 108-630 имет два хомута и состоит из:
Корпус — 1 шт; Ребро — 1 шт. Проушина — 4 шт. Хомут — 2 шт. Подушка — 2 шт.Гайка — 8 шт
Ориентируясь на потребности Клиентов, компания ''АстронЭнерго'' держит в НАЛИЧИИ опоры ОПП2 диаметров с Ду 57 по Ду 219 мм с высотой Н= 100 мм и 150 мм на складе.

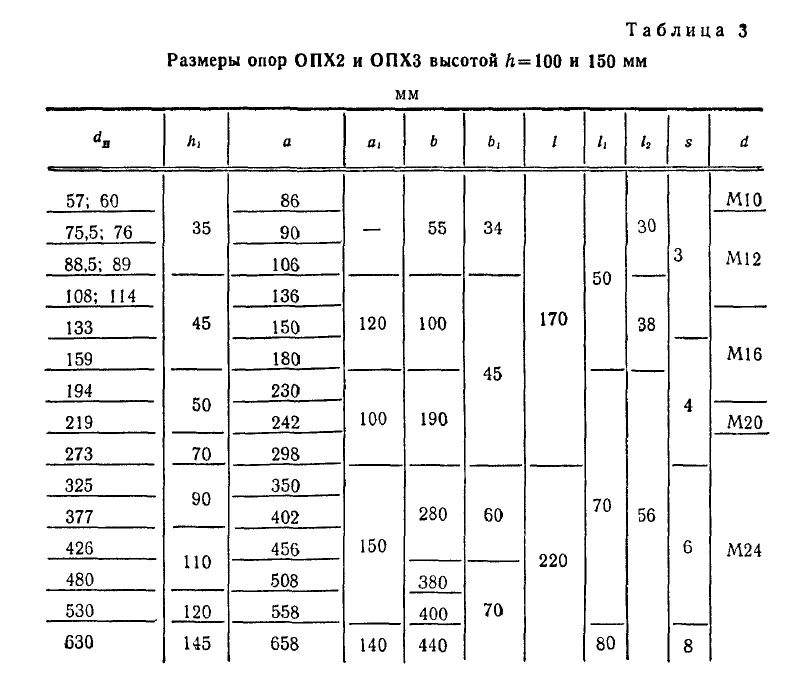

Технические характеристики
| Обозначение | Наружный диаметр, dн | Высота, мм | Длина, мм | Ширина, мм | Масса, кг | Цена с НДС, руб |
|---|---|---|---|---|---|---|
| Опора ОПХ2-100.57 | 57 | 100 | 170 | 55 | 1,7 | 670,0 |
| Опора ОПХ2-100.76 | 76 | 1,9 | 720,0 | |||
| Опора ОПХ2-100.89 | 89 | 2,9 | 950,0 | |||
| Опора ОПХ2-100.108 | 108 | 100 | 3,4 | 1170,0 | ||
| Опора ОПХ2-100.114 | 114 | 3,4 | 1250,0 | |||
| Опора ОПХ2-100.127 | 127 | 3,4 | догов. | |||
| Опора ОПХ2-100.133 | 133 | 4,4 | 1570,0 | |||
| Опора ОПХ2-100.140 | 140 | 4,4 | догов. | |||
| Опора ОПХ2-100.159 | 159 | 5,5 | 1890,0 | |||
| Опора ОПХ2-100.165 | 165 | 5,5 | догов. | |||
| Опора ОПХ2-100.194 | 194 | 190 | 7,8 | догов. | ||
| Опора ОПХ2-100.219 | 219 | 8,9 | догов. | |||
| Опора ОПХ2-100.273 | 273 | 13,4 | догов. | |||
| Опора ОПХ2-100.325 | 325 | 220 | 280 | 20,1 | догов. | |
| Опора ОПХ2-100.377 | 377 | 22,8 | догов. | |||
| Опора ОПХ2-100.426 | 426 | 25,1 | догов. | |||
| Опора ОПХ2-100.480 | 480 | 400 | 29,1 | догов. | ||
| Опора ОПХ2-100.530 | 530 | 31,9 | догов. | |||
| Опора ОПХ2-100.630 | 630 | 50,5 | догов. | |||
| Опора ОПХ2-150.57 | 57 | 150 | 170 | 55 | 2 | 690,0 |
| Опора ОПХ2-150.76 | 76 | 2,1 | догов. | |||
| Опора ОПХ2-150.89 | 89 | 2,3 | догов. | |||
| Опора ОПХ2-150.108 | 108 | 100 | 4 | догов. | ||
| Опора ОПХ2-150.114 | 114 | 4 | догов. | |||
| Опора ОПХ2-150.127 | 127 | 4 | догов. | |||
| Опора ОПХ2-150.133 | 133 | 5 | догов. | |||
| Опора ОПХ2-150.140 | 140 | 5 | догов. | |||
| Опора ОПХ2-150.159 | 159 | 6,3 | догов. | |||
| Опора ОПХ2-150.165 | 165 | 6,3 | догов. | |||
| Опора ОПХ2-150.194 | 194 | 190 | 8,6 | догов. | ||
| Опора ОПХ2-150.219 | 219 | 10,2 | догов. | |||
| Опора ОПХ2-150.273 | 273 | 14,3 | догов. | |||
| Опора ОПХ2-150.325 | 325 | 220 | 280 | 21,8 | догов. | |
| Опора ОПХ2-150.377 | 377 | 24,1 | догов. | |||
| Опора ОПХ2-150.426 | 426 | 29,4 | догов. | |||
| Опора ОПХ2-150.480 | 480 | 400 | 32,4 | догов. | ||
| Опора ОПХ2-150.530 | 530 | 41,1 | догов. | |||
| Опора ОПХ2-150.630 | 630 | 55,6 | догов. |
