Опоры ОСТ 34-10-610-93

Опора ОСТ 34-10-610-93 неподвижная для вертикальных коробов пылегазовоздухозаборников ТЭС и АЭС

Опоры неподвижные для вертикальных коробов ОСТ 34-10-610-93

Назначение – жесткое крепление вертикальных коробов пылегазовоздухозаборников, не позволяющее перемещаться коробу под действием нагрузок, образующихся при изменении температуры рабочей среды и других действующих на короб факторах.

Применяются при прокладке коробов наружным диаметром от Дн325 мм до Дн2020 мм или размером стороны от Ау325 до Ау2020 мм.

Стандартно неподвижные опоры изготавливаются из марок стали сталь 3., 20, 09Г2С.Стандартное покрытие – транспортировочный грунт ГФ-021.

Неподвижные опоры изготавливаются в соответствии с чертежами Л8-138.000 по техническим требованиям ТУ 34-42-10380.

Пример обозначения опоры вертикального короба Дн = 820 мм типа 2 : Опора 820-2 ОСТ 34-10-610-93

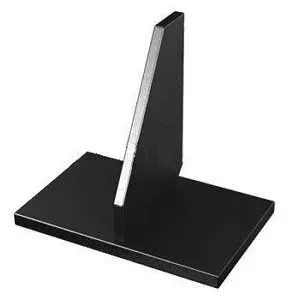

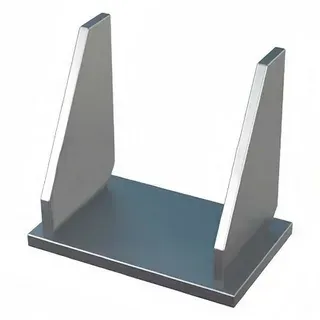

                             Тип 1                                                                          Тип 2
