Опоры Т20.00 серия 4.903-10 выпуск 5 двухкатковые

Опоры Т20  серия 4.903-10 выпуск 5 двухкатковые подвижные приварные Дн 720 - 1420 мм

Опоры подвижные катковые Т20.00 предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром от 720 до 1420мм. Изготавливаются в соответствии с ТУ-04698606-001-04 'Опоры трубопроводов'. (серия 4.903-10 выпуск 5).
Опоры Т20 двухкатковые используются для обеспечения качественного крепления конструкции трубопровода технологического назначения. Часто данный тип опор применяется для тех участков, на которых прогнозируются сильные сдвиги трубы, так как именно опоры Т20 помогают компенсировать такие сдвиги. Как результат, труба оказывается защищенной от большого числа вариантов внешнего воздействия, будь то термическое расширение или горизонтальная и вертикальная нагрузка. Опора позволяет обезопасить трубопровод, сделать его целостным на всей его протяженности.
Пример условного обозначения опоры катковой Т20 длиной 640 мм для трубопровода Ду 820:  Опора  Т20.04-820 двухкатковая серия 4.903-10 выпуск 5

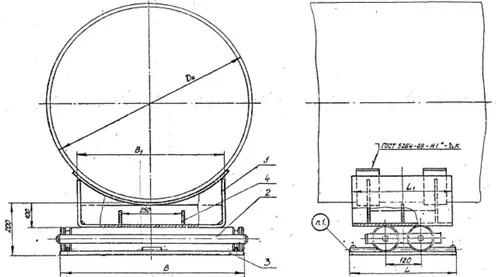

Опоры Т20 двухкатковые состоят из основания, которое крепится к двум каткам, а к самому основанию опоры прикрепляются две подложки (подушки), на которые устанавливается и крепится труба. Основание представляет собой гнутую скобу, укомплектованную двумя специальными подушками, установленную на специальный штампованный корпус с тремя продольными и двумя поперечными ребрами жесткости, что позволяет добиться более высоких показателей надежности.Скрепление материалов между собой проводится с использованием сварки.

Опора Т20 состоит из: Опора — 1 шт. Плита опорная — 1 шт. Обойма катковая — 1 шт.
