Опоры ВП ОСТ 36-146-88
Ниже представлены технические характеристики и параметры для серии Опоры ВП ОСТ 36-146-88.
Опоры ВП А1 А2 штампованные и АС1 АС2 сварные ОСТ 36-146-88 вертикальных трубопроводов приварные подвижные Дн 57 - 1420 мм
Опоры ВП вертикальных трубопроводов предназначены для крепления стальных технологических трубопроводов с различным наружным диаметром и различного назначения. Изготавливаются в соответствии с ОСТ 36-146-88 (Опоры стальных технологических трубопроводов на Ру до 10 МПа).
Опоры вертикальных трубопроводов ВП-А1, ВП-А2 предназначены для крепления труб из углеродистой и низколегированной стали при строительстве технологических трубопроводов, транспортирующих вещества с температурой от 0 до + 450 С и условным давлением Ру до 10 МПа при температуре окружающей среды до минус 70 С.

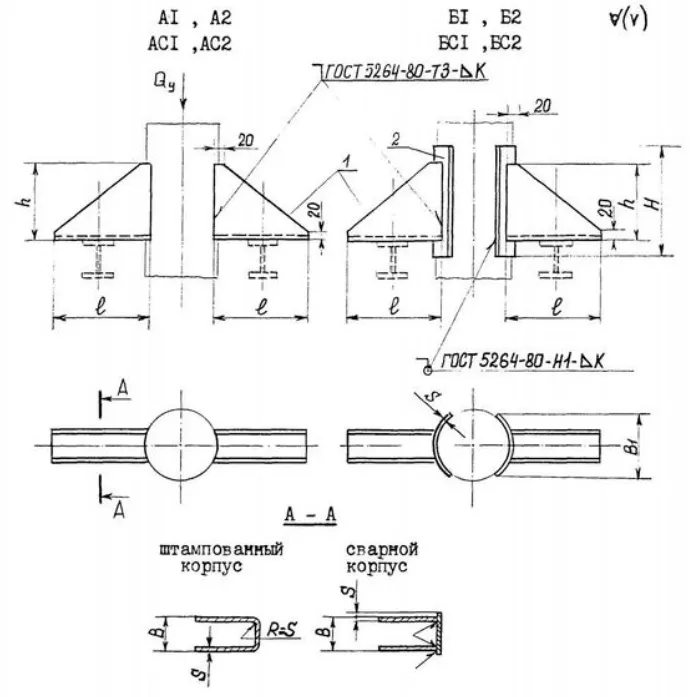

Опоры ВП вертикальных трубопроводов изготавливаются в виде штампованного или сварного корпуса.
Условное обозначение
Пример условного обозначения типа ВП исполнения А1 из стали 20 для трубопровода Ду159:
159-ВП-А1-20 ОСТ 36-146-88, то же со сварным корпусом: 159-ВП-АС1-20 ОСТ 36-146-88.
Технические характеристики
| Обозначение | Исполнение | Высота, мм | Длина, мм | Ширина, мм | Масса, кг |
|---|---|---|---|---|---|
| А1, АС1, А2, АС2 | |||||
| Опора 57-ВП-А1 | А1 | 100 | 100 | 40 | 0,4 |
| Опора 57-ВП-А2 | А2 | 150 | 0,6 | ||
| Опора 76-ВП-А1 | А1 | 100 | 0,4 | ||
| Опора 76-ВП-А2 | А2 | 150 | 0,6 | ||
| Опора 89-ВП-А1 | А1 | 100 | 0,4 | ||
| Опора 89-ВП-А2 | А2 | 150 | 0,6 | ||
| Опора 108-ВП-А1 | А1 | 150 | 100 | 80 | 0,9 |
| Опора 108-ВП-А2 | А2 | 250 | 2,2 | ||
| Опора 133-ВП-А1 | А1 | 100 | 0,9 | ||
| Опора 133-ВП-А2 | А2 | 250 | 2,2 | ||
| Опора 159-ВП-А1 | А1 | 100 | 0,9 | ||
| Опора 159-ВП-А2 | А2 | 250 | 2,2 | ||
| Опора 219-ВП-А1 | А1 | 100 | 0,9 | ||
| Опора 219-ВП-А2 | А2 | 250 | 2,2 | ||
| Опора 273-ВП-А1 | А1 | 200 | 150 | 200 | 3,4 |
| Опора 273-ВП-А2 | А2 | 300 | 6,6 | ||
| Опора 325-ВП-А1 | А1 | 150 | 3,4 | ||
| Опора 325-ВП-А2 | А2 | 300 | 6,6 | ||
| Опора 377-ВП-А1 | А1 | 150 | 3,4 | ||
| Опора 377-ВП-А2 | А2 | 300 | 6,6 | ||
| Опора 426-ВП-А1 | А1 | 150 | 3,4 | ||
| Опора 426-ВП-А2 | А2 | 300 | 6,6 | ||
| Опора 530-ВП-А1 | А1 | 300 | 200 | 7,4 | |
| Опора 530-ВП-А2 | А2 | 350 | 12,6 | ||
| 6Опора 530-ВП-А1 | А1 | 200 | 7,4 | ||
| Опора 630-ВП-А2 | А2 | 350 | 12,6 | ||
| Опора 820-ВП-А1 | А1 | 200 | 7,4 | ||
| Опора 820-ВП-А2 | А2 | 350 | 12,6 | ||
| Опора 1020-ВП-А1 | А1 | 200 | 7,4 | ||
| Опора 1020-ВП-А2 | А2 | 350 | 12,6 | ||
| Опора 1220-ВП-А1 | А1 | 400 | 300 | 16,2 | |
| Опора 1220-ВП-А2 | А2 | 450 | 18,6 | ||
| Опора 1420-ВП-А1 | А1 | 300 | 16,2 | ||
| Опора 1420-ВП-А2 | А2 | 450 | 18,6 | ||
| Б1, БС1, Б2, БС2 | |||||
| Опора 108-ВП-Б1 | Б1 | 150 | 100 | 80 | 1,7 |
| Опора 108-ВП-Б2 | Б2 | 250 | 3 | ||
| Опора 133-ВП-Б1 | Б1 | 100 | 1,7 | ||
| Опора 133-ВП-Б2 | Б2 | 250 | 3 | ||
| Опора 159-ВП-Б1 | Б1 | 100 | 1,7 | ||
| Опора 159-ВП-Б2 | Б2 | 250 | 3 | ||
| Опора 219-ВП-Б1 | Б1 | 100 | 1,7 | ||
| Опора 219-ВП-Б2 | Б2 | 250 | 3 | ||
| Опора 273-ВП-Б1 | Б1 | 200 | 150 | 200 | 7,1 |
| Опора 273-ВП-Б2 | Б2 | 300 | 10,3 | ||
| Опора 325-ВП-Б1 | Б1 | 150 | 7,1 | ||
| Опора 325-ВП-Б2 | Б2 | 300 | 10,3 | ||
| Опора 377-ВП-Б1 | Б1 | 150 | 7,1 | ||
| Опора 377-ВП-Б2 | Б2 | 300 | 10,3 | ||
| Опора 426-ВП-Б1 | Б1 | 150 | 7,1 | ||
| Опора 426-ВП-Б2 | Б2 | 300 | 10,3 | ||
| Опора 530-ВП-Б1 | Б1 | 300 | 200 | 14 | |
| Опора 530-ВП-Б2 | Б2 | 350 | 19,2 | ||
| Опора 630-ВП-Б1 | Б1 | 200 | 14 | ||
| Опора 630-ВП-Б2 | Б2 | 350 | 19,2 | ||
| Опора 820-ВП-Б1 | Б1 | 200 | 14 | ||
| Опора 820-ВП-Б2 | Б2 | 350 | 19,2 | ||
| Опора 1020-ВП-Б1 | Б1 | 200 | 14 | ||
| Опора 1020-ВП-Б2 | Б2 | 350 | 19,2 | ||
| Опора 1220-ВП-Б1 | Б1 | 400 | 300 | 27 | |
| Опора 1220-ВП-Б2 | Б2 | 450 | 29,7 | ||
| Опора 1420-ВП-Б1 | Б1 | 300 | 27 | ||
| Опора 1420-ВП-Б2 | Б2 | 450 | 29,7 | ||
