Опоры неподвижные боковые Т10.00
Ниже представлены технические характеристики и параметры для серии Опоры неподвижные боковые Т10.00.

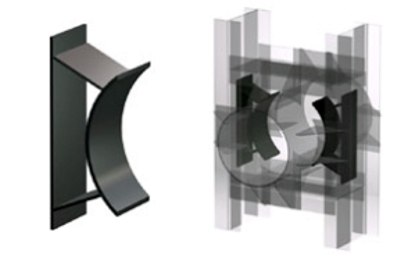

Опоры неподвижные боковые Т10.00 предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром от 194 до 1420 мм. Изготавливаются в соответствии с ТУ-04698606-001-04 'Опоры трубопроводов', серия 4.903-10 выпуск 4.
Опора Т10.00 неподвижная состоит из боковых упоров и подушки. Упоры привариваются к трубопроводу при монтаже.
Опоры неподвижные боковые Т 10
Опора неподвижная Т10 боковая
Опора боковая Т10.00 неподвижная
Опора Т 10.00 неподвижная серия 4.903-10 выпуск 4.
Пример условного обозначения опоры неподвижной боковой Т10 для трубопровода Ду 325:
Опора неподвижная Т10.07-325
Опора Т10.00 неподвижная состоит из боковых упоров и подушки. Упоры привариваются к трубопроводу при монтаже.
Опоры неподвижные боковые Т 10
Опора неподвижная Т10 боковая
Опора боковая Т10.00 неподвижная
Опора Т 10.00 неподвижная серия 4.903-10 выпуск 4.
Пример условного обозначения опоры неподвижной боковой Т10 для трубопровода Ду 325:
Опора неподвижная Т10.07-325
Технические характеристики
| Обозначение | Наружный диаметр, dн | Высота, мм | Ширина, мм | Масса, кг |
|---|---|---|---|---|
| Опора неподвижная Т10.04 | 194 | 140 | 80 | 1,14 |
| Опора неподвижная Т10.05 | 219 | 164 | 1,76 | |
| Опора неподвижная Т10.06 | 273 | 200 | 100 | 2,16 |
| Опора неподвижная Т10.07 | 325 | 240 | 4 | |
| Опора неподвижная Т10.08 | 377 | 277 | 120 | 5,66 |
| Опора неподвижная Т10.09 | 426 | 310 | 6,32 | |
| Опора неподвижная Т10.10 | 480 | 353 | 160 | 9,68 |
| Опора неподвижная Т10.11 | 530 | 388 | 10,68 | |
| Опора неподвижная Т10.12 | 630 | 327 | 200 | 12,66 |
| Опора неподвижная Т10.13 | 720 | 372 | 14,46 | |
| Опора неподвижная Т10.14 | 820 | 422 | 16,42 | |
| Опора неподвижная Т10.15 | 920 | 476 | 250 | 30,78 |
| Опора неподвижная Т10.16 | 1020 | 526 | 34,04 | |
| Опора неподвижная Т 10.17 | 1220 | 626 | 300 | 48,98 |
| Опора неподвижная Т10.18 | 1420 | 726 | 56,52 | |
| Опора неподвижная Т10.19 | 377 | 410 | 120 | 16,6 |
| Опора неподвижная Т10.20 | 426 | 480 | 16,6 | |
| Опора неподвижная Т10.21 | 530 | 580 | 180 | 30,4 |
| Опора неподвижная Т10.22 | 630 | 410 | 200 | 32,6 |
| Опора неподвижная Т10.23 | 720 | 460 | 36,66 | |
| Опора неподвижная Т10.24 | 820 | 520 | 41,26 | |
| Опора неподвижная Т 10.25 | 920 | 580 | 260 | 77,76 |
| Опора неподвижная Т10.26 | 1020 | 640 | 85,54 | |
| Опора Т10.27 неподвижная | 1220 | 750 | 300 | 121,86 |
| Опора Т10.28 неподвижная | 1420 | 765 | 140,74 |
