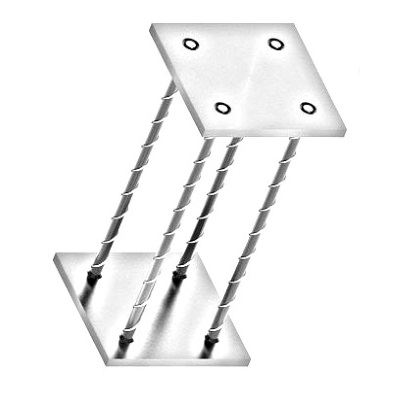

Закладные изделия серия 1.400-15 МН 208

Закладные детали являются унифицированными железобетонными конструкциями, предназначенными для крепления технологических коммуникаций и устройств на вертикальных частях бетонных сооружений. Производим закладные изделия в соответствии с нормативно-технической документацией на изделия. Учитываем пожелания заказчика при заказе в выборе марки стали, покрытия, маркировки. Производство осуществляется из арматурных стержней и листового и профильного прокатов. Закладные изделия бывают с перпендикулярным, наклонным, параллельным или смешанным расположением анкерных стержней.

Характеристики:

Параметр	Обозначение	Значение марки МН 208-1	Значение марки МН 208-2	Значение марки МН 208-3	Значение марки МН 208-4	Значение марки МН 208-5
Размер пластины, мм	А	250	250	250	250	250
Размер пластины, мм	В	300	300	300	300	300
Размер пластины, мм	б	8	8	8	8	8
Привязки анкеров, мм	а1	180	180	180	180	180
Привязки анкеров, мм	а2	35	35	35	35	35
Привязки анкеров, мм	в1	220	220	220	220	220
Привязки анкеров, мм	в2	40	40	40	40	40
Количество и диаметр анкеров		4ф10AIII	4ф10AIII	4ф10AIII	4ф10AIII	4ф10AIII
Размер, мм	H	150	200	250	300	400
Выборка стали на 1 изделие (профильная сталь), кг	-б=8	9.4	9.4	9.4	9.4	9.4
Выборка стали на 1 изделие (арм. AIII ф10), кг		0.4	0.5	0.6	0.7	1.0
Рисунок на чертеже		1	1	1	1	1
Итого, кг		9.8	9.9	10.0	10.1	10.4
Обозначение изделия		1.400-15.B1.210-35	1.400-15.B1.210-36	1.400-15.B1.210-37	1.400-15.B1.210-38	1.400-15.B1.210-39
