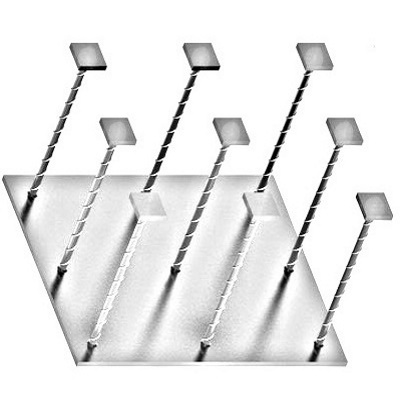

Закладные изделия серия 1.400-15 МН 157
Закладные изделия серия 1.400-15 МН 157
Закладные детали являются унифицированными железобетонными конструкциями, предназначенными для крепления технологических коммуникаций и устройств на вертикальных частях бетонных сооружений. Производим закладные изделия в соответствии с нормативно-технической документацией на изделия. Учитываем пожелания заказчика при заказе в выборе марки стали, покрытия, маркировки. Производство осуществляется из арматурных стержней и листового и профильного прокатов. Закладные изделия бывают с перпендикулярным, наклонным, параллельным или смешанным расположением анкерных стержней.
Характеристики:
| Параметр | Обозначение | Значение марки
МН 157-1 |
Значение марки МН 157-2 |
Значение марки МН 157-3 |
Значение марки МН 157-4 |
Значение марки МН 157-5 |
Значение марки МН 157-6 |
| Размер пластины, мм | А | 400 | 400 | 400 | 400 | 400 | 400 |
| Размер пластины, мм | В | 400 | 400 | 400 | 400 | 400 | 400 |
| Размер пластины, мм | б | 10 | 10 | 10 | 10 | 10 | 10 |
| Привязки анкеров, мм | а1 | 160 | 160 | 160 | 160 | 160 | 160 |
| Привязки анкеров, мм | а2 | 40 | 40 | 40 | 40 | 40 | 40 |
| Привязки анкеров, мм | в1 | 160 | 160 | 160 | 160 | 160 | 160 |
| Привязки анкеров, мм | в2 | 40 | 40 | 40 | 40 | 40 | 40 |
| Количество и диаметр анкеров | 9ф14AIII | 9ф14AIII | 9ф14AIII | 9ф14AIII | 9ф14AIII | 9ф14AIII | |
| Длина анкеров, мм | L | 540 | 420 | 320 | 540 | 420 | 170 |
|
Выборка стали на 1 изделие (профильная сталь), кг |
-б=10 | 12.6 | 12.6 | 12.6 | 14.4 | 14.4 | 14.4 |
|
Размеры пластин усиления и кол-во, мм |
50х50х10 (шт.9) | 50х50х10 (шт.9) | 50х50х10 (шт.9) | ||||
|
Выборка стали на 1 изделие (арм. AIII ф14), кг |
5.9 | 4.6 | 3.5 | 5.9 | 4.6 | 1.9 | |
|
Рисунок на чертеже |
1 | 1 | 1 | 1 | 1 | 1 | |
| Итого, кг | 18.5 | 17.2 | 16.1 | 20.3 | 19.0 | 16.3 | |
| Обозначение изделия | 1.400-15.B1.170-30 | 1.400-15.B1.170-31 | 1.400-15.B1.170-32 | 1.400-15.B1.170-33 | 1.400-15.B1.170-34 | 1.400-15.B1.170-35 |
