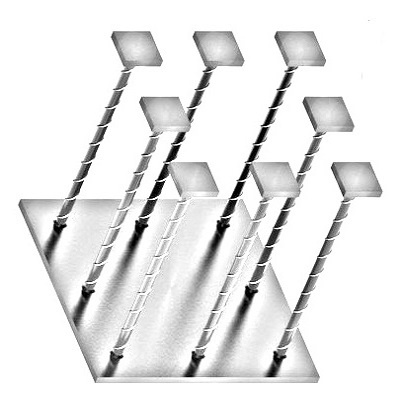

Закладные изделия серия 1.400-15 МН 149

Закладные детали являются унифицированными железобетонными конструкциями, предназначенными для крепления технологических коммуникаций и устройств на вертикальных частях бетонных сооружений. Производим закладные изделия в соответствии с нормативно-технической документацией на изделия. Учитываем пожелания заказчика при заказе в выборе марки стали, покрытия, маркировки. Производство осуществляется из арматурных стержней и листового и профильного прокатов. Закладные изделия бывают с перпендикулярным, наклонным, параллельным или смешанным расположением анкерных стержней.

Характеристики:

Параметр	Обозначение	Значение марки МН 149-1	Значение марки МН 149-2	Значение марки МН 149-3	Значение марки МН 149-4	Значение марки МН 149-5	Значение марки МН 149-6
Размер пластины, мм	А	250	250	250	250	250	250
Размер пластины, мм	В	500	500	500	500	500	500
Размер пластины, мм	б	10	10	10	10	10	10
Привязки анкеров, мм	а1	90	90	90	90	90	90
Привязки анкеров, мм	а2	35	35	35	35	35	35
Привязки анкеров, мм	в1	210	210	210	210	210	210
Привязки анкеров, мм	в2	40	40	40	40	40	40
Количество и диаметр анкеров		8ф14AIII	8ф14AIII	8ф14AIII	8ф14AIII	8ф14AIII	8ф14AIII
Длина анкеров, мм	L	540	420	320	540	420	170
Выборка стали на 1 изделие (профильная сталь), кг	-б=10	9.8	9.8	9.8	11.4	11.4	11.4
Размеры пластин усиления и кол-во, мм					50х50х10 (шт.8)	50х50х10 (шт.8)	50х50х10 (шт.8)
Выборка стали на 1 изделие (арм. AIII ф14), кг		5.2	4.1	3.1	5.2	4.1	1.7
Рисунок на чертеже		1	1	1	1	1	1
Итого, кг		15.0	13.9	12.9	16.6	15.5	13.1
Обозначение изделия		1.400-15.B1.160-18	1.400-15.B1.160-19	1.400-15.B1.160-20	1.400-15.B1.160-21	1.400-15.B1.160-22	1.400-15.B1.160-23
