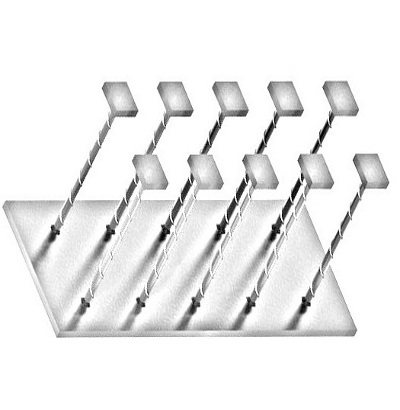

Закладные изделия  серия 1.400-15 МН 130

Закладные детали являются унифицированными железобетонными конструкциями, предназначенными для крепления технологических коммуникаций и устройств на вертикальных частях бетонных сооружений. Производим закладные изделия в соответствии с нормативно-технической документацией на изделия. Учитываем пожелания заказчика при заказе в выборе марки стали, покрытия, маркировки. Производство осуществляется из арматурных стержней и листового и профильного прокатов. Закладные изделия бывают с перпендикулярным, наклонным, параллельным или смешанным расположением анкерных стержней.

Характеристики:

Параметр	Обозначение	Значение марки МН 130-1	Значение марки МН 130-2	Значение марки МН 130-3	Значение марки МН 130-4	Значение марки МН 130-5	Значение марки МН 130-6
Размер пластины, мм	А	200	200	200	200	200	200
Размер пластины, мм	В	П.М.	П.М.	П.М.	П.М.	П.М.	П.М.
Размер пластины, мм	б	8	8	8	8	8	8
Привязки анкеров, мм	а1	120	120	120	120	120	120
Привязки анкеров, мм	а2	40	40	40	40	40	40
Привязки анкеров, мм	в1	200	200	200	200	200	200
Количество и диаметр анкеров		10ф12AIII	10ф12AIII	10ф12AIII	10ф12AIII	10ф12AIII	10ф12AIII
Длина анкеров, мм	L	470	370	270	470	370	170
Выборка стали на 1 изделие (профильная сталь), кг	-б=8	12.6	12.6	12.6	12.6	12.6	12.6
Размеры пластин усиления и кол-во, мм					50х50х10 (шт.10)	50х50х10 (шт.10)	50х50х10 (шт.10)
Выборка стали на 1 изделие (арм. AIII ф12), кг		4.2	3.3	2.4	4.2	3.3	1.5
Рисунок на чертеже		1	1	1	1	1	1
Итого, кг		16.8	15.9	15.0	18.8	17.9	16.1
Обозначение изделия		1.400-15.B1.140-18	1.400-15.B1.140-19	1.400-15.B1.140-20	1.400-15.B1.140-21	1.400-15.B1.140-22	1.400-15.B1.140-23
